Ha az ipari automatizálási rendszereknek megbízható rackre van szükségük a CPU, I/O és kommunikációs modulokhoz,Xin Yuanbiztosítja aGE IC698CHS017praktikus megoldásként RX7i alapú vezérlőarchitektúrákhoz. 17 nyílásos, hátsó szerelésű rackként tervezték, strukturált modultelepítést, hátlapi csatlakozást és kompatibilitást biztosít a kiválasztott RX7i, Series 90-70 és VME modulokkal.

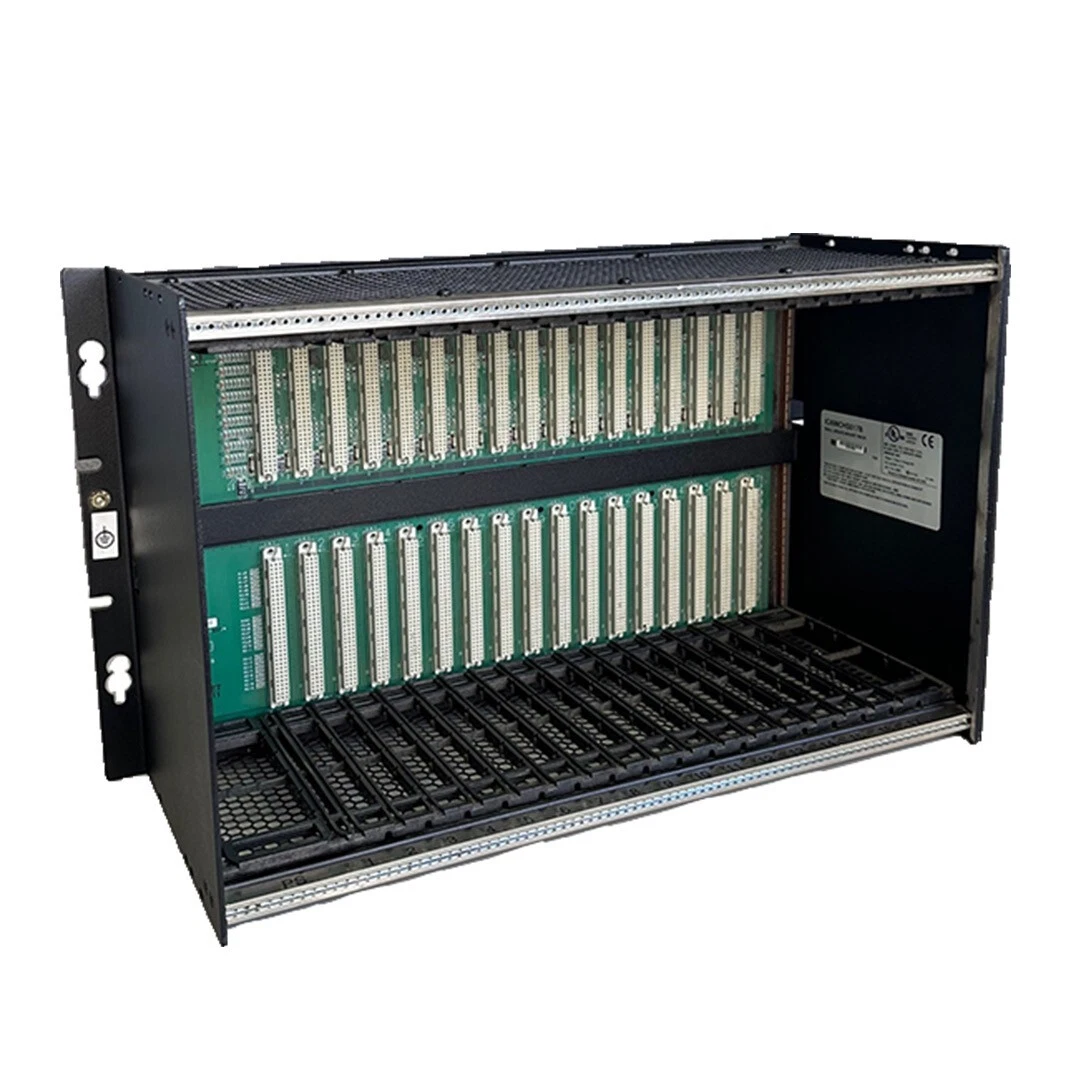

A GE IC698CHS017 egy szabványos, 17 nyílásos hátulra szerelhető rack a GE PACSystems RX7i platformhoz. Slotokat biztosít a CPU és I/O modulok számára, miközben támogatja a kiválasztott Series 90-70 és VME modulokat, így hasznos az ipari vezérlőrendszerekhez, amelyek jelentős modulkapacitást igényelnek. A rack 0,8 hüvelykes (20,3 mm) nyílástávolságot használ a szabványos szélességű modulokhoz, míg a tápegység egy dedikált 2,4 hüvelykes (61 mm) nyílást foglal el. 19 hüvelyk széles, 11,15 hüvelyk magas és 7,5 hüvelyk mély felépítése alkalmassá teszi ipari vezérlőszekrényekbe és berendezések burkolataiba. Az architektúra támogatja a VME64 átvitelt és a megszakítás nyugtázását és a busz engedélyezési jelek automatikus láncolását is, segítve a rack integrációt.
Mik a legfontosabb specifikációk?
Hogyan működik a rack architektúrája?
Hogyan válasszák ki és ellenőrizzék ezt az állványt a vásárlóknak?
A GE IC698CHS017 egy 17 nyílásos hátulra szerelhető rack, amelyet a PACSystems RX7i ipari vezérlőplatformhoz terveztek. Ahelyett, hogy önálló PLC CPUként vagy I/O modulként működne, a rack biztosítja a kompatibilis vezérlőmodulok telepítéséhez és összekapcsolásához szükséges fizikai és elektromos hátlapot.
A rack 1–17. bővítőhelyet tartalmaz a modulok számára, a CPU pedig az 1. foglalatba van telepítve egy tipikus RX7i konfigurációban. A 0-s nyílás a tápegység számára van fenntartva, és szélesebb, 2,4 hüvelykes nyílása van. Ez az elrendezés központi struktúrát biztosít a mérnökök számára viszonylag nagy PLC-konfigurációk építéséhez anélkül, hogy több kis állványra lenne szükség.
A műszaki dokumentáció szerint a rackben RX7i I/O modulok, VME modulok, egyszélességű 90-70 sorozatú modulok és dupla szélességű 90-70 sorozatú PLC modulok helyezhetők el, ha a vonatkozó integrációs irányelveknek megfelelően használják.
A pontos modellt kereső vásárlók számára a GE IC698CHS017 termékoldal a szállítói információk és a vásárlási adatok áttekintésére is használható.
A PLC-rack fizikai és elektromos specifikációi fontosak, mert a helytelen rackméretek, nyílásigények vagy energiaelosztás problémákat okozhat a rendszer tervezése során. Az alábbi táblázat összefoglalja a modellhez kapcsolódó főbb specifikációkat.
| Specifikáció | GE IC698CHS017 Részletek |
|---|---|
| Terméktípus | 17 nyílásos hátsó RX7i rack |
| Modul Slots | 1–17. hely |
| Szabványos nyílásszélesség | 0,8 hüvelyk / 20,3 mm |
| Tápegység nyílás | Rés 0, 2,4 hüvelyk / 61,0 mm |
| Méretek | 11,15 hüvelyk M × 19,00 hüvelyk Szélesség × 7,5 hüvelyk M |
| Metrikus méretek | 283 mm H × 483 mm Sz × 190 mm M |
| VME támogatás | A VME64 támogatására tervezték |
| Felszerelés | Hátsó rögzítés |
| Tápellátási lehetőségek | RX7i dugaszolható váltakozó áramú tápegységek nagyobb wattos opciókkal a nagyáramú konfigurációkhoz |
A rack dokumentációja azonosít egy elülső szerelésű megfelelőt is, az IC698CHS117-et. Ez a megkülönböztetés fontos egy meglévő rack cseréjekor, mert a fizikai rögzítési tájolás és a szekrény hozzáférési követelményei még akkor is eltérőek lehetnek, ha a foglalat architektúrája hasonló.
A hátlap a PLC-rack egyik legfontosabb része, mivel ez biztosítja a kommunikációs útvonalat a telepített modulok között. Ebben a rack-architektúrában a hátlapot 0,8 hüvelykes modultávolságra tervezték, lehetővé téve a kompatibilis egyszélességű modulok egységes elrendezésben történő elhelyezését.
Számos építészeti jellemző teszi a rack-et alkalmassá összetett automatizálási telepítésekhez:
Ezek a jellemzők különösen akkor fontosak, ha a mérnökök egy teljesen új PLC-architektúra tervezése helyett a már bevált ipari vezérlőrendszereket tartanak fenn vagy bővítenek.
A kompatibilitást a telepítés előtt mindig ellenőrizni kell az adott CPU, I/O, kommunikáció, tápegység és VME konfiguráció alapján. Maga a rack az RX7i és a korábbi Series 90-70 környezethez kapcsolódó több modulcsalád támogatására készült.
A potenciálisan támogatott konfigurációk a következők:
A dupla szélességű 90-70-es sorozatú modulok két szabványos slot pozíciót foglalnak el, így a beépíthető modulok tényleges száma a kiválasztott modulok szélességétől függ. A rendszertervezőknek ezért inkább ki kell számítaniuk a rendelkezésre álló helyet, nem pedig egyszerűen a telepített eszközöket.
A 17 szabványos modulpozícióval a dedikált tápegységen kívül a rack viszonylag kiterjedt vezérlési konfigurációt képes befogadni. Ez értékes lehet számos digitális, analóg, kommunikációs vagy speciális modult magában foglaló alkalmazásoknál.
A kiválasztott 90-70-es sorozatú modulok támogatása relevánssá teszi az architektúrát a modernizációs és karbantartási projektekben, ahol a meglévő hardver nem cserélhető azonnal. Ez segíthet a mérnöki csapatoknak meghosszabbítani a kiépített vezérlő infrastruktúra hasznos élettartamát.
A 19 hüvelykes szélesség és a hátsó rögzítés szabványos mechanikai formátumot biztosít a megfelelő ipari szekrényekhez és szekrényekhez. Megrendelés előtt a vásárlóknak össze kell hasonlítaniuk a rack méreteit és a hátsó hozzáférési követelményeket a rendelkezésre álló szekrénytérrel.
A VME támogatás további integrációs lehetőségeket biztosít a mérnökök számára, ahol kompatibilis VME-modulokra van szükség. A VME-integrációnak azonban követnie kell a vonatkozó hardver- és szoftverdokumentációt, nem pedig azt feltételezni, hogy minden VME-modul automatikusan kompatibilis.
Az RX7i rack architektúra különböző tápegység-kapacitásokat támogat. A műszaki dokumentáció a 100 wattos és a 350 wattos tápegység konfigurációkat is felsorolja, így a rendszertervezők kiválaszthatják a megfelelő tápelrendezést a csatlakoztatott moduloknak megfelelően.
A 17 nyílásos PLC állványt általában akkor választják, ha egy ipari vezérlőrendszer több modulkapacitást igényel, mint amennyit egy kisebb rack képes biztosítani. A tipikus alkalmazási környezetek a következők lehetnek:
Például egy meglévő gyártósort frissítő mérnöki csapatnak további I/O kapacitásra lehet szüksége, miközben megőrzi a kompatibilis régi modulokat. A 17 nyílásos rack fizikai platformot biztosíthat a vezérlőrendszer átszervezéséhez, miközben fenntartja az ismerős modulalapú architektúrát.
Az ipari állvány vásárlása többet jelent, mint a modellszám ellenőrzését. A vásárlóknak ellenőrizniük kell a teljes rendszerkonfigurációt a rendelés leadása előtt.
Ezek az ellenőrzések csökkenthetik annak kockázatát, hogy fizikailag hasonló, de műszakilag alkalmatlan rack-et kapjanak, különösen az olyan régebbi automatizálási projektekben, ahol több GE rack-modell is hasonlónak tűnhet.
Nem. Inkább rack vagy ház, mint PLC CPU. Elsődleges funkciója a hátlap és a fizikai rögzítési struktúra biztosítása a kompatibilis CPU, I/O, kommunikációs és egyéb modulok számára.
17 szabványos modulpozíciót biztosít, amelyeket 1-től 17-ig tartó nyílásokként azonosítanak. A 0-s nyílás egy különálló, szélesebb pozíció, amelyet a tápegységnek szántak.
Mindkettő 17 nyílásos RX7i rack modell, de az IC698CHS017 a hátsó, míg az IC698CHS117 az elülső szerelésű változat. Ezért csere előtt gondosan ellenőrizni kell a rögzítési elrendezést.
Igen, az állványt kompatibilis egyszélességű 90-70-es sorozatú modulok és dupla szélességű, 90-70-es sorozatú PLC-modulok fogadására tervezték. Az adott modul kompatibilitását a vonatkozó RX7i dokumentációval kell ellenőrizni.
Igen. Az állványt úgy tervezték, hogy támogassa a VME modulokat, beleértve a VME64-orientált hátlapi funkciókat. A VME-integrációnak követnie kell a gyártó integrációs irányelveit.
A GE IC698CHS017 továbbra is praktikus rack architektúra az RX7i vezérlőrendszerekhez, amelyek jelentős modulkapacitást, strukturált hátlapi kommunikációt és kompatibilitást igényelnek a kiválasztott régebbi és VME hardverekkel. 17 szabványos modulpozíciója, dedikált tápegység-nyílása, szabványos méretei és rugalmas rendszerarchitektúrája különösen fontossá teszik az ipari automatizálás karbantartási, bővítési és modernizációs projektjei számára.
A csere- vagy tartalék állványt értékelő vásárlók számára a legfontosabb szempontok a szerelési tájolás, a modulkompatibilitás, a rendelkezésre álló nyíláskapacitás, a teljesítményigény, a burkolat feltételei és a termék állapota. Ha egy ipari automatizálási projekthez szerzi be a GE IC698CHS017-et, és segítségre van szüksége a specifikációk, a rendelkezésre állás vagy a konfigurációs kompatibilitás megerősítéséhez,lépjen kapcsolatba velünka Xin Yuan-nál termékinformációkért és professzionális beszerzési támogatásért.
