Xin Yuansegíti az ipari vásárlókat olyan automatizálási alkatrészek beszerzésében, mint plSiemens 6XV1830-0EH10, egy PROFIBUS FC Standard GP kábel, amelyet ipari terepi busz kommunikációra terveztek. A berendezések integrációját, hálózati karbantartását vagy gyártósor-frissítését tervező mérnökök számára elengedhetetlen a kábel felépítésének, elektromos jellemzőinek és telepítési követelményeinek ismerete a megfelelő vásárlási döntés meghozatalához.

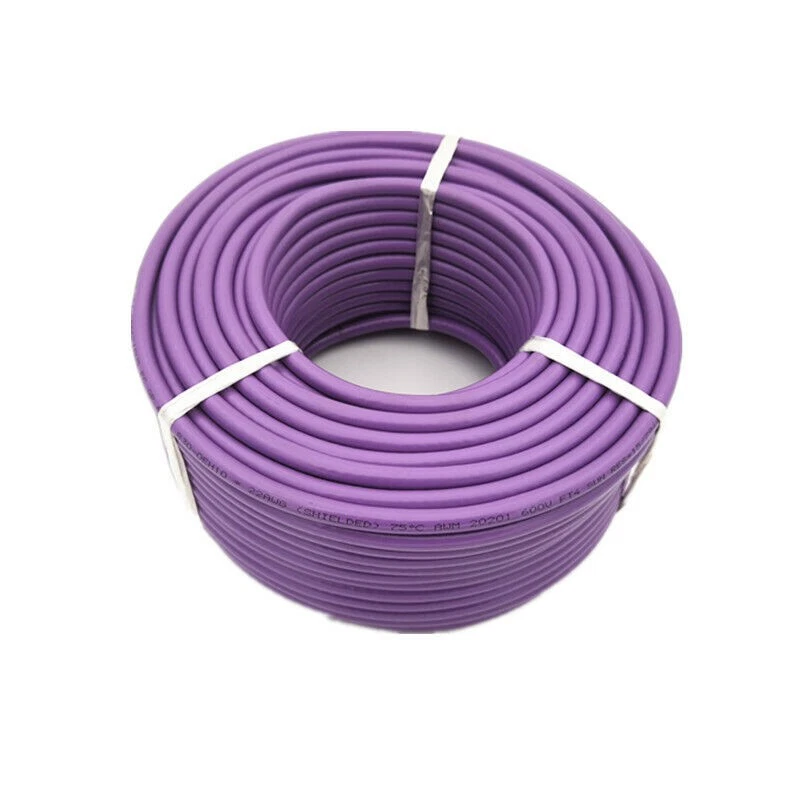

A Siemens 6XV1830-0EH10 egy árnyékolt kommunikációs kábel az ipari automatizálás kompatibilis PROFIBUS-alkalmazásaihoz. Kétmagos felépítése, névleges impedanciája, elektromágneses árnyékolása és FastConnect kompatibilitása fontos szempont a terepibusz-hálózatok tervezésekor vagy karbantartásakor. Ez a cikk megvizsgálja a termék főbb jellemzőit, elmagyarázza, hogy a kábelválasztás hogyan befolyásolja a kommunikációs teljesítményt, összehasonlítja a releváns műszaki paramétereket, valamint felvázolja a telepítési és beszerzési szempontokat. Gyakorlati válaszokat ad a kompatibilitással, a működési feltételekkel és a termékválasztással kapcsolatos gyakori kérdésekre is.
Az ipari automatizálási rendszerek kommunikációs kapcsolatokra támaszkodnak a vezérlők, hajtások, érzékelők, elosztott bemeneti/kimeneti modulok és egyéb terepi eszközök közötti információcseréhez. A megfelelő kábel elengedhetetlen, mert a fizikai kommunikációs réteg közvetlenül befolyásolja a jelátvitelt és a hálózat általános stabilitását.
A Siemens 6XV1830-0EH10 a PROFIBUS FC Standard GP kábelcsaládba tartozik. Olyan alkalmazásokhoz tervezték, ahol a hagyományos elektromos vezetékek helyett kompatibilis ipari terepi busz kábelre van szükség. Elektromos tulajdonságai és árnyékolt felépítése relevánssá teszik az automatizálási berendezésekben, ahol fontosak a kiszámítható kommunikációs jellemzők.
A termék FC jelölése a FastConnect kompatibilitásra utal. A kompatibilis csatlakozókkal és a megfelelő előkészítési eljárással ez a kialakítás megkönnyítheti a kábelvégződést. Ez a funkció különösen akkor hasznos, ha a technikusoknak több csatlakozást kell telepíteniük vagy a meglévő kábelszakaszokat ki kell cserélniük a tervezett karbantartás során.
A termék értékelésekor a mérnököknek különbséget kell tenniük a kábel alkalmassága és az általános hálózati teljesítmény között. A megfelelő kábel kiválasztása csak egy része a folyamatnak. A megfelelő lezárást, földelést, topológiát és a csatlakoztatott berendezésekkel való kompatibilitást is figyelembe kell venni.
A vásárlók áttekinthetik a Siemens 6XV1830-0EH10 terméklistáját termékspecifikus információkért és vásárlási kérdéseikért.
A PROFIBUS kábel vásárlása előtt a mérnököknek össze kell hasonlítaniuk a termék műszaki jellemzőit a meglévő vagy tervezett hálózat követelményeivel. Az alábbi táblázat összefoglalja a Siemens 6XV1830-0EH10 termékhez kapcsolódó általánosan közzétett specifikációkat. A számadatokat a legfrissebb gyártói dokumentációval kell megerősíteni a végleges jóváhagyás előtt.
| Műszaki cikk | Általános listán szereplő specifikáció | Miért számít |
|---|---|---|
| Modellszám | 6XV1830-0EH10 | Segít megelőzni a rendelési hibákat és a helytelen helyettesítéseket |
| Termék megnevezése | PROFIBUS FC Standard GP | Azonosítja a tervezett kommunikációs kábel kategóriát |
| Magok száma | 2 | Megfelel a kábel tervezett buszvezeték-elrendezésének |
| Névleges impedancia | 150 Ω | Fontos a tervezett hálózattal való elektromos kompatibilitás szempontjából |
| Kapacitás 1 kHz-en | Körülbelül 28,5 pF/m | Segít jellemezni a kábel elektromos viselkedését |
| Külső átmérő | Körülbelül 8 mm | Hasznos az útválasztáshoz, az átengedéshez és a csatlakozók tervezéséhez |
| Árnyékolás | Alumínium fólia és ónozott réz fonat | Segít korlátozni az elektromágneses interferencia hatását |
| FastConnect | Összeegyeztethető | Támogatja a megfelelő FastConnect lezárási módszereket |
| Üzemi hőmérséklet | -40°C és +75°C között | Támogatja a környezeti alkalmasság értékelését |
| Külső burkolat | PVC, lila | Szigetelést és vizuális kábelazonosítást biztosít |
Ezeket az értékeket műszaki referenciaként kell kezelni, nem helyettesítik a hivatalos adatlapot. A pontos követelmények a termék felülvizsgálatától, a hálózat kialakításától és a telepítési feltételektől függően változhatnak.
A megbízható kiválasztási folyamat érdekében hasonlítsa össze a modellszámot, az elektromos paramétereket, a mechanikai méreteket és a környezeti besorolásokat. A fizikailag illeszkedő kábel továbbra is alkalmatlan lehet, ha elektromos jellemzői vagy csatlakozóelrendezése nem felel meg az alkalmazásnak.
Az ipari kommunikációs hálózatok gyakran olyan környezetben működnek, ahol elektromos motorok, kapcsolókészülékek, változtatható frekvenciájú meghajtók és egyéb potenciális elektromágneses interferenciaforrások találhatók. Megfelelő kábelépítési és -szerelési gyakorlat nélkül az interferencia kommunikációs hibákhoz és időszakos hálózati hibákhoz vezethet.
A Siemens 6XV1830-0EH10-hez kapcsolódó árnyékolt konstrukció alumíniumfóliát és ónozott rézfonatot tartalmaz. Ezek az árnyékoló rétegek segítenek csökkenteni a külső elektromos zavarok hatását, ha helyesen telepített rendszer részeként alkalmazzák őket.
Az árnyékolás hatékonysága azonban nem csak a fémrétegek jelenlététől függ. Az árnyékolás minősége, a földelés, a csatlakozók kialakítása és a kábelek elvezetése egyaránt befolyásolja az eredményeket. Ezért fontos betartani a vonatkozó Siemens és a berendezés-gyártó utasításait.
A névleges impedancia a kommunikációs kábel fontos jellemzője. Egy megfelelően megtervezett buszhálózatban a kábelnek, a csatlakozóknak és a végződéseknek együtt kell működniük a megfelelő átviteli feltételek fenntartása érdekében.
A nem megfelelő kábel vagy a nem megfelelő lezárás hozzájárulhat a jel visszaverődéséhez és a kommunikáció instabilitásához. Ezért a mérnököknek ellenőrizniük kell a kábelkövetelményeket, mielőtt egy alkatrészt más modellre cserélnének.
A kábelvezetés a hosszú távú megbízhatóságot is befolyásolja. A túlzott hajlítás, zúzódás, kopás és húzófeszültség károsíthatja a kábelt vagy annak árnyékolását. A megfelelő kábeltámaszok és vezetőtávolságok segítenek megőrizni a kábel fizikai állapotát annak teljes élettartama alatt.
Röviden, a stabil kommunikáció a megfelelő kábeljellemzők, a helyes hálózattervezés és a fegyelmezett telepítési gyakorlat kombinációjától függ.
Az ipari vásárlók számára a kommunikációs kábel értéke az automatizálási rendszerrel való kompatibilitásában, a telepítési környezethez való alkalmasságában, valamint a telepítés és karbantartás egyszerűségében rejlik.
A tervezett PROFIBUS alkalmazáshoz meghatározott kábel meghatározott kiindulópontot ad a mérnököknek a hálózattervezéshez. A megfelelő termékkategória megerősítése segít elkerülni a szükségtelen helyettesítéseket, és csökkenti a bizonytalanságot a berendezések integrációja során.
A FastConnect kompatibilitás leegyszerűsítheti a kábel-előkészítést, ha megfelelő szerszámokat és csatlakozókat használ. A számos buszkapcsolattal rendelkező létesítményekben a következetes előkészítési eljárások segíthetik a technikusokat a szerelési munkák hatékonyabb elvégzésében.
Az egyértelmű modellazonosítás megkönnyíti a karbantartó csapatok számára a csereanyagok meghatározását és a pontos leltárnyilvántartás vezetését. A cikkszámok és a beszerelési adatok dokumentálása szintén leegyszerűsítheti a hibaelhárítást és a jövőbeni vásárlást.
A gyakran felsorolt üzemi hőmérséklet-tartomány referenciaként szolgál annak értékeléséhez, hogy a kábel alkalmas-e a tervezett helyre. Mindazonáltal a teljes környezeti feltételeket felül kell vizsgálni, beleértve a vegyi expozíciót, a nedvességet, a mechanikai igénybevételt és az esetleges speciális útválasztási követelményeket.
A Siemens 6XV1830-0EH10 számításba jöhet kompatibilis PROFIBUS telepítésekhez számos ipari környezetben. A következő példák a lehetséges alkalmazásokat szemléltetik, az egyes automatizálási rendszerek követelményeinek megfelelően.
A gyártólétesítmények kommunikációs hálózatokat használnak a vezérlők, terepi eszközök és gépi alrendszerek koordinálására. Egy megfelelő PROFIBUS kábel a kommunikációs infrastruktúra részét képezheti, amely kompatibilis komponenseket köt össze a gyártósor mentén.
Az ipari gépek gyakran elosztott bemeneti/kimeneti modulokra támaszkodnak, hogy működési információkat cseréljenek egy központi vezérlővel. A kábel kiválasztásánál figyelembe kell venni a hálózati architektúrát, a csatlakozási helyeket és a gép körüli környezeti feltételeket.
A kompatibilis PROFIBUS hálózatok csatlakoztathatók támogatott hajtásrendszerekhez és egyéb automatizálási berendezésekhez. Amikor a kommunikációs kábeleket erősáramú elektronika közelében vezetik, a mérnököknek be kell tartaniuk a megfelelő elválasztási, árnyékolási és földelési gyakorlatokat.
A megelőző karbantartás során előfordulhat, hogy a sérült vagy elöregedett kábelszakaszokat ki kell cserélni. A meglévő cikkszám és a hálózat elektromos követelményeinek ellenőrzése segít abban, hogy a csere megfeleljen az eredeti alkalmazásnak.
Például, ha egy gyár időszakos kommunikációs problémákat tapasztal a gép elrendezésének módosítása után, a karbantartó csapata az alkatrészek cseréje előtt megvizsgálhatja a kábel útvonalát, a csatlakozóvégződéseket, a földelést és a buszvégződést. Ha kábelcserére van szükség, egy ellenőrzött kompatibilis modell kiválasztása segíthet elkerülni, hogy a hibaelhárítási folyamatba újabb változókat vegyünk be.
Ez egy szemléltető karbantartási forgatókönyv, nem pedig egy adott ügyfél telepítésére vonatkozó állítás. A tényleges hibadiagnózisnak követnie kell a berendezés gyártójának eljárásait.
A helyes telepítés segít megőrizni a kábel integritását és támogatja a megbízható hálózati működést. Telepítés előtt a technikusoknak át kell tekinteniük a kábel specifikációit, a csatlakozókra vonatkozó utasításokat és a vonatkozó elektromos szabványokat.
Ha a kábelt mozgó egységbe, nedves helyre vagy agresszív vegyszereket tartalmazó környezetbe kell telepíteni, ne feltételezze, hogy a szabványos kábel automatikusan megfelelő. A folytatás előtt erősítse meg a vonatkozó mechanikai és környezetvédelmi minősítéseket.
A vásárlási döntéseknek egyensúlyban kell lenniük a műszaki kompatibilitás, az ellátási követelmények és a hosszú távú karbantartási szempontok között. A strukturált ellenőrzési folyamat csökkentheti a rendelési hibákat, és segítheti a beszerzési csapatokat a mérnöki részlegekkel való hatékonyabb koordinációban.
Először igazolja vissza a Siemens 6XV1830-0EH10 típust az anyagjegyzék, a meglévő kábeljelölések vagy a jóváhagyott műszaki dokumentáció alapján. Ne válasszon helyettesítőt kizárólag megjelenés vagy hasonló típusszám alapján.
Számítsa ki a szükséges útvonalhosszt, beleértve a megfelelő beépítési ráfordításokat. Erősítse meg, hogy a szállító a kívánt szállítási formátumban kínálja-e a terméket, és érvényes-e a minimális rendelési mennyiség.
Tekintse át a kommunikációs protokollt, a névleges impedanciát, a csatlakozóelrendezést, a hálózati topológiát és a működési környezetet. Ha a terméket utólagos felszerelésre szánják, hasonlítsa össze a javasolt kábelt az eredeti rendszerkövetelményekkel.
A megrendelés visszaigazolása előtt kérje a megfelelő termékazonosítót, a rendelkezésre állási információkat, az átfutási időt, a kereskedelmi feltételeket és a szervezete által megkövetelt nyomonkövetési dokumentációt. A kritikus automatizálási berendezések esetében a beszerzési csoportoknak követniük kell a belső szállítói jóváhagyási és hitelesség-ellenőrzési eljárásaikat.
Az ipari automatizálás szállítójának világosan közölnie kell a modell azonosítását, a rendelési mennyiségeket, a szállítási szabályokat és a műszaki dokumentációt. Ez különösen akkor hasznos, ha a beszerzési csapatok sürgős karbantartást vagy több felszerelési igényt koordinálnak.
A Xin Yuan ipari automatizálási termékbeszerzési csatornát biztosít a Siemens alkatrészeket és kapcsolódó berendezéseket értékelő vásárlók számára. Látogasson el a Xin Yuan webhelyre az elérhető termékkategóriák felfedezéséhez, vagy tekintse meg a Siemens 6XV1830-0EH10 termékoldalát a cikkre vonatkozó kérdésekkel kapcsolatban.
Ez egy PROFIBUS FC Standard GP kábel, amely kompatibilis ipari terepi busz kommunikációs rendszerekhez készült. Pontos alkalmassága a hálózat elektromos és szerelési követelményeitől függ.
Az általánosan közzétett névleges impedancia 150 Ω. A mérnököknek meg kell erősíteniük a specifikációt a legújabb hivatalos termékdokumentáció alapján, mielőtt egy adott hálózatban használnák.
Igen, FastConnect-kompatibilisként azonosították. A helyes telepítéshez továbbra is megfelelő csatlakozókra, előkészítő szerszámokra és a vonatkozó lezárási utasítások betartására van szükség.
A gyakran felsorolt konstrukció alumíniumfóliát és ónozott rézfonatot tartalmaz. A hatékony interferenciakezelés a helyes földeléstől, az árnyékolás lezárásától, az útválasztástól és a hálózat általános kialakításától is függ.
Az általánosan feltüntetett külső átmérő körülbelül 8 mm. Ellenőrizze a pontos mérettűrést, mielőtt kiválasztja a tömszelencéket, csatlakozókat vagy elvezető tartozékokat.
Általánosan feltüntetett üzemi hőmérséklet-tartománya -40°C és +75°C között van. A telepítésnek a vonatkozó határokon belül kell maradnia, és az engedélyezés előtt fel kell mérni az egyéb környezeti tényezőket.
Nem. A csere alkalmasságát ellenőrizni kell a kommunikációs protokoll, az elektromos jellemzők, a csatlakozókövetelmények, a hálózati topológia és a telepítési feltételek alapján. A hasonló megjelenés nem bizonyítja a kompatibilitást.
Adja meg a teljes alkatrészszámot, a szükséges mennyiséget vagy kábelhosszt, a szállítási célt, a szállítási céldátumot és a dokumentációs követelményeket. Ha a kábel egy meglévő telepítéshez való, a vonatkozó rendszerkövetelmények megosztása segíthet a szállítónak a kérés tisztázásában.
A Siemens 6XV1830-0EH10 kábelopció kompatibilis PROFIBUS ipari kommunikációs rendszerekhez, ahol megfelelő elektromos jellemzők, árnyékolás és FastConnect kompatibilitás szükséges. Alkalmasságát műszaki ellenőrzéssel kell megállapítani, nem csupán a modellnév-egyeztetéssel.
A sikeres projekt érdekében ellenőrizze a legújabb specifikációkat, ellenőrizze a tervezett telepítési környezetet, használjon kompatibilis csatlakozókat, és kövesse a hálózat gyártójának földelési és lezárási útmutatásait. A beszerzési csoportoknak ellenőrizniük kell a termék azonosítását, elérhetőségét, szállítási módját és az alkalmazásukhoz szükséges dokumentációt is.
Siemens 6XV1830-0EH10-et keres következő automatizálási projektjéhez? A Xin Yuan segíthet a termékkövetelmények benyújtásában és a beszerzési megállapodások megvitatásában. Látogassa meg a termékinformációs oldalt vagylépjen kapcsolatba velünkárajánlat kérésére és ipari automatizálási beszerzési igényeinek megbeszélésére.
