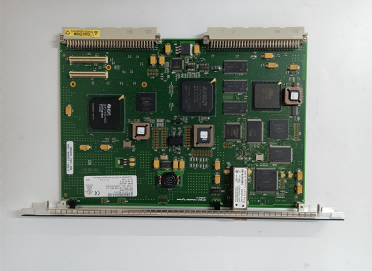

A programozható logikai vezérlők (PLC) közötti gyors, konzisztens kommunikációt igénylő ipari automatizálási projekteknél elengedhetetlen a megfelelő memóriacserélő modul kiválasztása.Xinyuanbemutatja aGE IC698CMX016, egy Control Memory Xchange modul, amelyet a PACSystems RX7i platformhoz terveztek. A reflektív memóriatechnológia és a száloptikai kommunikáció használatával ez a modul lehetővé teszi a determinisztikus adatmegosztást a kompatibilis vezérlők és számítástechnikai eszközök között, segítve a mérnököket összehangolt vezérlési architektúrák kialakításában az igényes ipari alkalmazásokhoz.
A GE IC698CMX016 egy egyhelyes Control Memory Xchange modul, amelyet arra terveztek, hogy adatokat ossza el egy kompatibilis tükröző memóriahálózaton. 16 MB fényvisszaverő memóriát biztosít paritással, támogatja a 2,12 Gbaud-os száloptikai hálózatot, és akár 256 kompatibilis csomópontot is befogad. CPU-független hálózati működése segít csökkenteni a megosztott adatok elosztásával kapcsolatos feldolgozási terheket. Ez a cikk ismerteti a műszaki specifikációit, a működési elveket, a telepítési követelményeket, az ipari alkalmazásokat, valamint a cseremodul beszerzése során felmerülő legfontosabb szempontokat.
A GE IC698CMX016 egy Control Memory Xchange (CMX) modul, amelyet a PACSystems RX7i programozható automatizálási vezérlőplatformhoz fejlesztettek ki. Reflexiós memóriatechnológiát használ a megosztott adatok szinkronizálására a csatlakoztatott eszközök között egy nagy sebességű száloptikai hálózaton keresztül.
Ellentétben a hagyományos kommunikációs módszerekkel, amelyek megkövetelik, hogy minden vezérlő ismételten adatokat kérjen egy másik eszköztől, a tükröző memória lehetővé teszi az írási műveletet az egyik csomóponton a megfelelő memóriahelyek frissítéséhez a hálózaton belül. Ez a megközelítés különösen akkor hasznos, ha több vezérlőnek van szüksége a közös működési információkhoz, kiszámítható kommunikációs viselkedéssel.
A legfontosabb jellemzők a következők:
A bevezetett automatizálási létesítményeket karbantartó mérnökök számára fontos a pontos modell és a hardver átdolgozása a csere vásárlása vagy a meglévő rendszer bővítése előtt.
A modul száloptikai soros kapcsolatot használ, amely 2,12 Gbaud sebességgel működik. Dinamikus csomagkezelése 4 és 64 bájt közötti csomagméreteket támogat, lehetővé téve a modul számára, hogy különböző adatátviteli mintákat alkalmazzon. A dokumentált maximális hálózati átviteli sebesség körülbelül 43 MB/s 4 bájtos csomagok esetén és 174 MB/s 64 bájtos csomagok esetén.
Ezek az ábrák a hálózati átviteli teljesítményt írják le a vonatkozó csomagfeltételek mellett. Az alkalmazások tényleges teljesítménye a hálózati forgalomtól, az írási mintáktól és a rendszerkonfigurációtól függ.
A tükröző memória elosztja az elfogadott adatfrissítéseket a hálózat kompatibilis csomópontjai között. Ez az architektúra leegyszerűsítheti a koordinált vezérlőrendszerek közötti kommunikációt, mivel a résztvevő eszközök megfelelő megosztott memóriaterületeket tartanak fenn, ahelyett, hogy kizárólag ismétlődő pont-pont cserékre támaszkodnának.
A modul LC-típusú száloptikai csatlakozásokat használ, és támogatja a többmódusú szálas kapcsolatokat akár 300 méterig a megadott feltételek mellett. A száloptikai kommunikáció segíthet a hálózati jelzések elkülönítésében az ipari környezetben gyakran előforduló elektromos interferencia számos forrásától.
Az előlapi jelzőfények információt nyújtanak a modul működéséről, konfigurációjáról, a vett adatokról és az optikai jel észleléséről. A hálózati hibaészlelés és a memóriaparitás funkciói szintén támogatják a hibaelhárítást és az adatintegritás figyelését.
Az alábbi táblázat összefoglalja az IC698CMX016 vezérlőmemória Xchange modul főbb specifikációit. Mielőtt ezeket az értékeket műszaki jóváhagyásra használná, erősítse meg a vonatkozó hardver felülvizsgálati és telepítési kézikönyvet.
| Paraméter | Specifikáció |
|---|---|
| Termékmodell | IC698CMX016 |
| Termék típusa | Vezérlő memória Xchange modul |
| Kompatibilis platform | PACSystems RX7i |
| Fényvisszaverő memória | 16 MB SDRAM paritással |
| Hálózati átviteli sebesség | 2,12 Gbaud |
| Maximális hálózati átviteli sebesség | 43–174 MB/s, a csomag méretétől függően |
| Dinamikus csomagméret | 4–64 bájt |
| Maximális hálózati csomópontok | 256 kompatibilis csomópont |
| Optikai csatlakozó | LC típusú száloptikai csatlakozó |
| Maximális többmódusú száltávolság | Akár 300 m-ig meghatározott feltételek mellett |
| Tápfeszültség | +5 VDC a rack tápegységről |
| Jelenlegi követelmény | 1,8 A |
| Modul alaktényező | Egyetlen RX7i rack foglalat |
| Konfigurációs szoftver | Machine Edition Logic Developer-PLC, 4.5-ös vagy újabb verzió, a dokumentációban meghatározottak szerint |
Mérnöki megjegyzés:A hálózati adatátviteli sebesség és az alkalmazás átviteli sebessége különböző mérések. A GE IC698CMX016 értékelésekor használja a csomagmérettől függő átviteli adatokat ahelyett, hogy a 2,12 Gbaud-ot megabájt/másodperc teljesítményértékelésként kezelné.
A GE IC698CMX016 egy reflektív memóriahálózat részeként működik, amely jellemzően száloptikai láncolt hurokként van elrendezve. Minden csomópont érvényes csomagokat kap, frissíti a helyi tükröző memóriáját, és továbbítja a csomagokat a következő csomópontnak.
Egy tipikus adatcsere a következő lépéseket követi:
Ez a mechanizmus támogatja a megosztott adathozzáférést több vezérlő és számítástechnikai eszköz között. A mérnököknek azonban továbbra is meg kell tervezniük az alkalmazáslogikát az adattulajdonlás, a frissítési időzítés, a hálózati betöltés és a hibakezelés köré. A reflektív memória egy adatelosztó mechanizmus, nem helyettesíti az alkalmazásszintű biztonsági logikát vagy egy független biztonsági besorolású vezérlőrendszert.
A GE IC698CMX016 olyan ipari környezetekben használható, ahol a kompatibilis eszközöknek előre láthatóan kell megosztott információkat cserélniük. Alkalmassága a vezérlési architektúrától, az időzítési követelményektől és az összes csatlakoztatott csomópont kompatibilitásától függ.
Több PLC vezérelheti a gyártósor különböző szakaszait. A megosztott állapotinformációk, szekvenciaadatok és folyamatértékek segíthetnek a berendezések összehangolásában ezekben a szakaszokban.
Csomagolási, átalakítási és egyéb összehangolt gépekben a tükröződő memóriahálózat eloszthatja a működési adatokat a kompatibilis vezérlőeszközök között. A rendszertervezőknek ellenőrizniük kell a végpontok közötti időzítést a tényleges gépkövetelményekhez képest.
Az energiatermelés felügyelete, a tesztrendszerek és az elosztott ipari vezérlőberendezések számára előnyös lehet a feldolgozó csomópontok közötti gyors információcsere. Az alkalmasságot alkalmazás-specifikus műszaki értékeléssel kell megállapítani, különösen, ha védelmi funkciókról van szó.
A meglévő RX7i rendszereket üzemeltető létesítményeknek szükségük lehet erre a modulra egy meglévő architektúra karbantartásához, egy meghibásodott összetevő cseréjéhez vagy egy régebbi gyártósor visszaállításához. Ezekben az esetekben különösen fontos a verzióegyeztetés, az ellenőrzött állapot és a dokumentált kompatibilitás.
A megfelelő telepítés elengedhetetlen a megbízható hálózati működéshez. A GE IC698CMX016 telepítése előtt tekintse át a PACSystems RX7i hivatalos telepítési útmutatóját és a Memory Xchange Modules felhasználói kézikönyvét.
A modulnak érvényes hardverkonfigurációra van szüksége ahhoz, hogy optikai adója és vevője működhessen a hálózaton. A konfigurálás a támogatott Machine Edition szoftverrel történik. A telepítés után a mérnököknek ellenőrizniük kell a modul állapotjelzőit, az optikai jel észlelését, a hálózat folytonosságát és a tényleges adatfrissítéseket.
Biztonsági óvintézkedések:A modul behelyezése vagy eltávolítása előtt kapcsolja ki a rack tápellátását. Kövesse a gyártó eljárásait és az érvényes elektromos biztonsági követelményeket. Soha ne csatlakoztassa le vagy cserélje ki a hardvert feszültség alatt álló rendszerben, hacsak a jóváhagyott eljárás ezt kifejezetten meg nem engedi.
Ha egy meglévő telepítéshez GE IC698CMX016-ot vásárol, előfordulhat, hogy a megfelelő katalógusszám önmagában nem elegendő. A beszerzési és karbantartói csoportoknak a rendelés leadása előtt ellenőrizniük kell a következő pontokat.
| Kiválasztási tényező | Mit kell ellenőrizni | Miért számít |
|---|---|---|
| Modellszám | IC698CMX016 és bármely változat utótagja | Segít megelőzni a rossz hardverváltozat megrendelését |
| Hardver és firmware revízió | Meglévő modulváltozat és jóváhagyott frissítési útvonal | Támogatja a kompatibilitást és a karbantartás tervezését |
| Fizikai állapot | PCB, optikai csatlakozók és előlapi visszajelzők | Segít azonosítani a látható sérüléseket vagy kezelési problémákat |
| Funkcionális ellenőrzés | Konfiguráció, kommunikáció és diagnosztikai állapot | Erősebb bizonyítékot szolgáltat a működési állapotról |
| Dokumentáció | Tesztfeljegyzések, jótállási feltételek és visszaküldési politika | Javítja a beszerzés átláthatóságát és a kockázatkezelést |
| Rendszer kompatibilitás | RX7i rack, CPU firmware, szoftver és hálózati tervezés | Csökkenti a telepítési és üzembe helyezési kockázatokat |
Megszűnt vagy örökölt automatizálási berendezések esetén kérjen egyértelmű tájékoztatást arról, hogy a felajánlott egység új, nem használt többlet, felújított vagy korábban használt. Kérje a pontos felülvizsgálatot, a rendelkezésre álló vizsgálati bizonyítékokat, a jótállási fedezetet és a szállítási szabályokat, ahelyett, hogy kizárólag a készletállapot-kimutatásra hagyatkozna.
További műszaki információkért tekintse meg a GE IC698CMX016 termékoldalát és a gyártó Control Memory Xchange Module műszaki dokumentációját.
A GE IC698CMX016 száloptikás hálózaton keresztül elosztja a megosztott adatokat a kompatibilis PLC-k és számítástechnikai eszközök között reflektív memóriatechnológiával. A PACSystems RX7i platformhoz tervezték.
A modul 16 MB fényvisszaverő SDRAM-ot biztosít paritásvédelemmel. A memória megosztott hálózati adatokra szolgál, nem pedig általános célú számítógépes tárolóeszközként.
A dokumentált hálózati kapacitás legfeljebb 256 kompatibilis csomópont. A tényleges architektúrának figyelembe kell vennie a csomópont-kompatibilitást, a hálózati konfigurációt, a kábelek útválasztását és az alkalmazásforgalmat is.
A modul LC-típusú száloptikai csatlakozókat használ, és támogatja a többmódusú optikai csatlakozásokat. A dokumentált maximális távolság a megadott feltételek mellett legfeljebb 300 méter. Ellenőrizze a kábelre és csatlakozóra vonatkozó követelményeket a vonatkozó műszaki kézikönyvben.
A tükröződő memóriahálózat anélkül működik, hogy RX7i CPU-feldolgozásra lenne szükség az adatok csomópontok közötti továbbításához. A CPU hardverkonfigurációja és az alkalmazáslogika azonban továbbra is fontosak a hálózat megfelelő üzembe helyezéséhez és használatához.
Nem. Az IC698CMX016 a Control Memory Xchange modul, míg az IC698RMX016 a Redundancia Memory Xchange modul, amelyet támogatott redundancia alkalmazásokhoz terveztek. Különböző szerepeket töltenek be, ezért ellenőrizze a kívánt funkciót és a rendszer kompatibilitását, mielőtt bármelyik modellt választaná.
Ellenőrizze a teljes cikkszámot, a hardver- és firmware-verziót, a fizikai állapotot, a tesztdokumentációt, a garanciát és a kompatibilitást a meglévő RX7i rendszerrel. Hagyományos berendezés esetén rendelés előtt kérjen írásos visszaigazolást a szállított egység állapotáról és átdolgozásáról.
A GE IC698CMX016 továbbra is fontos eleme a determinisztikus adatmegosztástól függő, kompatibilis PACSystems RX7i telepítések karbantartásának. 16 MB-os fényvisszaverő memóriája, nagy sebességű száloptikai hálózata, akár 256 kompatibilis csomópont támogatása és beépített diagnosztikai funkciói praktikus megoldássá teszik a megfelelő régi automatizálási architektúrák számára. A sikeres integráció azonban a pontos revízióazonosításon, a helyes hálózati konfiguráción és a teljes vezérlőrendszer gondos ellenőrzésén múlik.
A Xinyuan elkötelezett amellett, hogy segítse az ipari vásárlókat a műszaki és karbantartási követelményeiknek megfelelő automatizálási alkatrészek azonosításában. Ha GE IC698CMX016-ot vásárol berendezések cseréjéhez, gyártósor karbantartásához vagy egy meglévő vezérlőrendszer-projekthez,lépjen kapcsolatba velünkhogy megvitassák a modellellenőrzést, a rendelkezésre állást, a műszaki dokumentációt és a beszerzési követelményeket. A kiválasztási folyamat egyszerűsítése és az elkerülhető beszerzési kockázatok csökkentése érdekében ossza meg cikkszámát, átdolgozási adatait és jelentkezési igényeit.
-
